Elektroinštalácia v každom objekte si vyžaduje spoľahlivé prvky na bezpečné riadenie a ochranu elektrických obvodov. Preskúmajte výkonové ističe a odpínače, ktoré tvoria základ bezpečných rozvodov napájania a sprostredkúvajú hlavnú ochranu pred požiarom spôsobeným elektrickým prúdom. Chráňte jednotlivé linky a nosiče napájania výberom správnej veľkosti výkonového ističa, ktorý sa automaticky odpojí pri skrate alebo preťažení káblov. Výkonové ističe a odpínače majú možnosti pridania prepínačov, ktoré umožňujú manuálne zapnutie alebo odpojenie pre údržbu a prepojenie prepínačov pre pripojenie záložných zdrojov energie.
Čo je to vypínač?
Vypínač je vlastne ručne ovládaný mechanický spínač, ktorý slúži na zapínanie a vypínanie osvetlenia a ďalších elektrických spotrebičov. Každý vypínač sa skladá zo strojčeka, klapky a rámika, ktoré zabezpečujú jeho technické fungovanie a estetický vzhľad.
- Strojček: Je jadro - mechanizmus, ktorý zabezpečuje technické fungovanie vypínača.
- Klapka: Je časť, ktorú ovládame prstami pri obsluhe vypínača.
- Rámik: Zakrýva skrutky a prechod medzi stenou a klapkou, dotvára celkový dizajn.
Rozdelenie vypínačov podľa funkčnosti
Na trhu je veľké množstvo tvarov, značiek a druhov vypínačov. Základné delenie, nazývané aj radenie vypínačov, je definované podľa ich funkčnosti a spôsobu ovládania.
| Typ vypínača / Radenie | Popis a funkcia | Príklad použitia |
|---|---|---|
| Vypínač č. 1 | Jednopólový, jednopáčkový vypínač, ktorý ovláda jeden obvod. | Zapínanie a vypínanie jedného svetla z jedného miesta (miestnosti s jednými dverami). |
| Vypínač č. 2 a č. 3 | Dvojpólový (dva vstupy/výstupy) a trojpólový (tri vstupy/výstupy) vypínač s jednou ovládacou klapkou. | Ovládanie dvoch (č. 2) alebo troch (č. 3) obvodov súčasne. Trojpólový ako sporákový vypínač pre 3-fázové spotrebiče. |
| Vypínač č. 5 (sériový) | Dvojpáčkový, lustrový. V podstate zdvojený vypínač č. 1, umožňuje ovládať dva nezávislé obvody. | Zapínanie a vypínanie dvoch svetiel (alebo častí svietidla) z jedného miesta (napr. lustra). |
| Vypínač č. 6 (striedavý) | Jednopáčkový, schodiskový alebo chodbový vypínač. | Zapínanie/vypínanie jedného svetla z dvoch miest (napr. na schodiskách, dlhých chodbách). |
| Vypínač č. 7 (krížový) | Jednopáčkový. Používa sa vždy spoločne s vypínačmi č. 6. | Zapínanie/vypínanie jedného svietidla z tretieho a ďalšieho miesta (v kombinácii s č. 6). |
| Vypínač č. 5a | Dvojpáčkový, ktorého jedna časť je zapojená ako vypínač č. 1 a druhá ako vypínač č. 6. | Ovládanie dvoch svietidiel, pričom druhé možno ovládať aj z druhého miesta (cez ďalší vypínač č. 6). |
| Vypínač č. 5b | Dvojitý dvojpáčkový striedavý vypínač (6+6) v jednom rámčeku. | Ovládanie dvoch svetelných okruhov z dvoch miest (s použitím dvoch takýchto vypínačov). |
| Tlačidlo | Jednopáčkový/dvojpáčkový, vracia sa pomocou strunky do pôvodnej polohy. | Spustenie ventilátorov, schodiskových automatov, ovládanie žalúzií, zopnutie spotrebičov pomocou stýkačov. |
| S kontrolkou | S orientačnou (svieti, keď je vypnuté) alebo signalizačnou (svieti, keď je zapnuté) kontrolkou. | Lepšia orientácia v tme, signalizácia stavu prístroja (napr. v inej miestnosti). |
| Časový spínač | Spína iba po určitý čas. | Osvetlenie chodieb, ovládanie kúrenia/vetrania na nastavený čas. |
| Otočný spínač | Viacpolohový spínač vhodný pre vyššie záťaže. | Ovládanie výkonných spotrebičov ako ventilátory, sporáky, stroje. |

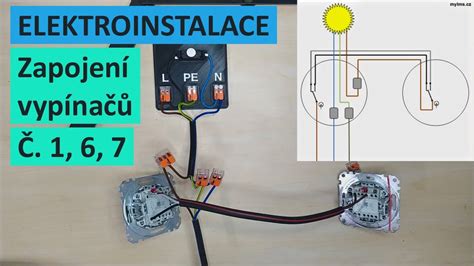

Vypínač č. 1 / Jednopólový vypínač
Ide o najbežnejší typ vypínača, nazývaný aj jednopólový alebo jednopáčkový, prípadne radenie jedna. Jeho inštalácia je nenáročná, a preto je aj najjednoduchší na výmenu. Slúži na zapínanie a vypínanie jedného svetla z jedného miesta. Používa sa zväčša v miestnostiach s jedinými dverami. Zaujímavosťou je, že vypínače ovládané z jedného miesta majú v rôznych krajinách iné normy montážnej polohy. V USA či Ázii zapínate svetlo smerom hore, v Anglicku smerom dolu. V Japonsku je zvykom montovať vypínač naležato - kolískou pohybujete zľava doprava.

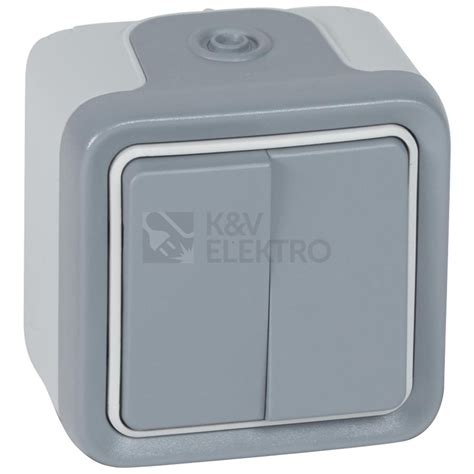

Vypínač č. 2 a č. 3 / Dvojpólový a trojpólový vypínač
Dvojpólový vypínač, ktorý má dva vstupy a dva výstupy. Na prvý pohľad je na nerozoznanie od jednopólového vypínača č. 1. Funguje rovnako ako vypínač č. 1, no jednou ovládacou klapkou viete ovládať dva obvody súčasne. Trojpólový vypínač, ktorý má tri vstupy a tri výstupy, funguje taktiež podobne ako vypínač č. 1. Ide o trojpólový vypínač s troma dvojicami kontaktov. Najčastejšie ho nájdete v prevedení ako sporákový vypínač, ktorý je určený na ovládanie 3-fázového sporáka. Na rozdiel od bežného vypínača na osvetlenie sú tie sporákové stavané na vyššie prúdové zaťaženie (znesú aj 16 či 20 A), preto sú aj robustnejšie. Sporákovými vypínačmi môžete ovládať aj iné výkonné trojfázové spotrebiče, ako napríklad elektrickú rúru, bojler alebo motor. Vypínač č. 3 nájdete aj ako štvorpólový, ten je vybavený štyrmi dvojicami kontaktov, ktoré sú ovládané jednou ovládacou klapkou. Najčastejšie sa využíva pri trojfázových rozvodoch.

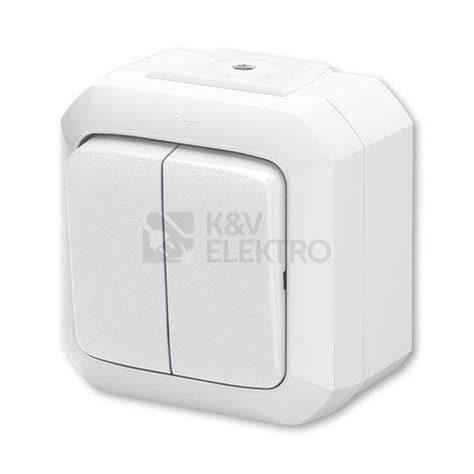

Sériový (lustrový) vypínač č. 5
Dvojpáčkový vypínač nazývaný aj lustrový. Slúži na vypínanie a zapínanie dvoch svetiel z jedného miesta. Je v podstate zdvojeným vypínačom č. 1 a umožňuje ovládať dva nezávislé obvody. Vypínač č. 5 má delenú klapku, takže vám umožní zapínať a vypínať dve svietidlá, prípadne dve časti jedného svietidla. To sa využíva napríklad pri lustroch, preto sa vypínaču č. 5 hovorí aj lustrový.
Striedavý (schodiskový) prepínač č. 6
Jednopáčkový vypínač, ktorý sa nazýva aj striedavý, dvojsmerný, chodbový vypínač či schodiskový vypínač. Na prvý pohľad je na nerozoznanie od jednopólového vypínača č. 1. Slúži na zapínanie alebo vypínanie jedného svetla z dvoch miest. Využíva sa na schodiskách a dlhých priechodných chodbách, kde je potrebné svetlo rozsvietiť na jednom mieste a zhasnúť na druhom. Názov „schodiskový“ asi najlepšie vystihuje funkciu tohto vypínača - dolu na schodisku zapnete vypínač a rozsvietite svetlo, hore druhým vypínačom to isté svetlo vypnete. Vypínač č. 6 využijete najmä na chodbách, schodiskách či v priechodných miestnostiach. Ak necháte jeden z vývodov nezapojený, môžete ho použiť aj ako jednopólový vypínač č. 1.

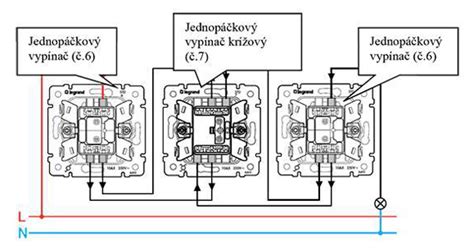

Krížový prepínač č. 7
Jednopáčkový vypínač, ktorý sa vždy používa spoločne s vypínačmi č. 6. Medzi dvojicu striedavých prepínačov č. 6 je možné zaradiť ľubovoľný počet vypínačov č. 7. Tento vypínač sa používa pre zapínanie/vypínanie jedného svietidla (obvodu) z tretieho a ďalšieho miesta. Využíva sa najmä na schodiskách a chodbách spolu so striedavými prepínačmi. Pri zapájaní treba dbať na to, aby bola dodržaná schéma. Kombináciou tohto vypínača a 2 vypínačov č. 6 môžete ovládať svietidlo z 3 miest. Ak použijete viacero vypínačov č. 7, budete môcť svietidlo ovládať z ľubovoľného počtu miest.
Kombinované vypínače (č. 5a, č. 5b)
Okrem základných typov existujú aj kombinované vypínače pre špecifické potreby:
- Vypínač č. 5a: Ide o dvojpáčkový vypínač, ktorého jedna časť je zapojená ako vypínač č. 1 a druhá časť ako vypínač č. 6. Vypínač 5a teda môžete použiť na ovládanie dvoch svietidiel, pričom to druhé môžete pomocou ďalšieho vypínača č. 6 ovládať aj z druhého miesta.
- Vypínač č. 5b: Vypínač číslo 5B, resp. 6 + 6 je vlastne dvojitý dvojpáčkový striedavý vypínač č. 6 v jednom rámčeku. Dvojitou klapkou môžete s použitím dvoch takýchto vypínačov ovládať dva svetelné okruhy z dvoch miest. Môžete tiež skombinovať 5b vypínač a dva vypínače č. 7 na ovládanie dvoch svetelných okruhov z viacerých miest.
Tlačidlá a špeciálne typy spínačov
Tlačidlo
Tlačidlo je jednopáčkový, prípadne dvojpáčkový vypínač. Mechanickým zatlačením dochádza k prepnutiu mechanizmu tlačidla do inej polohy. Existuje mnoho prevedení - tlačidlo môže mať jednu stabilnú polohu, do ktorej sa vráti pri uvoľnení, prípadne dve stabilné polohy (do prvej polohy sa vracia opätovným stlačením a podobne). Tlačidlá sú jednopáčkové vypínače č.1, ktoré sa vracajú pomocou strunky do pôvodnej polohy. Používajú sa najmä na zopnutie spotrebičov, napríklad pomocou stýkačov či ďalších pomocných obvodov. Tlačidlá sa využívajú pre spustenie ventilátorov v kúpeľniach a na toaletách, pre schodiskové automaty v panelákoch a bytovkách, na ovládanie žalúzií a podobne. Existuje viacero druhov tlačidiel: jednopáčkové, dvojpáčkové, rozpínacie, podsvietené alebo s piktogramami.
Ďalšie špeciálne spínače
- Jednoduché a dvojnásobné spínače: Ide o základný druh, slúžia na ovládanie 1 alebo 2 svetelných okruhov.
- Spínače s kontrolkou: Sú vybavené malou kontrolkou, ktorá svieti vo vypnutom stave, vďaka čomu vypínač rýchlo nájdete v tme. V minulosti sa na osvetlenie vypínačov používali tlejivky, v súčasnosti ich nahrádzajú miniatúrne LED, ktoré sú úspornejšie a majú dlhšiu životnosť.
- Ťahové spínače: Hodia sa napríklad pre ovládanie osvetlenia v kúpeľniach alebo na záchodoch, kde klasické páčkové vypínače nie sú vhodné.
- Časové spínače: Sú ideálne na osvetlenie chodieb, prípadne na ovládanie kúrenia či vetrania, ktoré má bežať iba po určitý čas (napríklad 15 minút).
- Otočné spínače: Sú vhodné aj na ovládanie výkonných spotrebičov, ako napríklad ventilátory, sporáky alebo stroje.
Vypínače s kontrolkou
Na výber máte okrem tradičnej veľkoplošnej klapky aj klapky s kontrolkou, ktoré zvyšujú funkčnosť a pohodlie:
- Orientačná kontrolka: Signálka na kolíske slúži pre lepšiu orientáciu v tme. Svieti, ak je svetlo vypnuté, aby ste ľahšie našli vypínač.
- Signalizačná kontrolka: Signálka svieti, ak je prístroj v zapnutom stave. Využijete ju napríklad, ak sa vypínač nachádza v inej miestnosti ako svetlo. Svoje opodstatnenie našla najmä v kúpeľniach či na toaletách. Signalizačné osvetlenie však viete namontovať, iba ak sa v inštalačnej krabici nachádza nulový vodič (tzv. N-vodič).
Krytie IP pre vypínače
Rovnako ako svietidlá, aj vypínače využívajú krytie IP (Ingress Protection), ktoré udáva stupeň ochrany pred vniknutím prachu a vody. Do vonkajších priestorov siahajte po vypínačoch s vyšším krytím (napr. IP44), ktoré sú odolné voči vonkajším podmienkam. Čo sa týka kúpeľne, odporúča sa využitie vypínačov s vyšším krytím, avšak ak dodržíte určité podmienky a zóny kúpeľne, môžete využiť aj obyčajné vypínače a zásuvky v bezpečných vzdialenostiach od vody.
Výkonové spínacie prvky: Vypínač, odpojovač a uzemňovač
V rozsiahlejších elektrických systémoch, najmä v priemysle a rozvodných sieťach, sa okrem klasických spínačov stretávame s výkonovými spínacími prvkami, ktoré majú špecifické úlohy a vlastnosti.
Výkonový spínací prvok (výkonový vypínač)
Vypínač je rýchly, výkonový spínací prvok so svojím pohonom a je schopný vypnúť skratové prúdy a alebo zniesť zapnutie do skratu. Elektrický oblúk, ktorý vzniká pri vypínaní vysokých prúdov, sa zháša rôznymi spôsobmi. Medzi najznámejšie metódy patrí zhášanie v oleji (utopenie oblúku v kotli), pomocou tlakového vzduchu (sfúknutie oblúku), s využitím olejových pár (maloolejové vypínače) alebo v prostredí nevodivého plynu SF6. U vypínačov je problém v tom, že do neho nevidíme. Nikto si nesiahne na pasovinu alebo vedenie, vypnuté je len podľa ukazovateľa stavu. Tiež rôzne konfigurácie odbočky a rozvodne by boli neúmerne drahé, keby sa spínalo len výkonovými vypínačmi.
Odpojovač
Odpojovač je otvorený prístroj, ktorý je lacný, je na neho vidieť a vypnutý stav sa dá opticky kontrolovať. Vie síce viesť veľké menovité aj skratové prúdy, ale nevie vypínať. Je to proste preto, že mu chýba deionizačné zariadenie na zhášanie elektrického oblúka. Určitá výnimka je spínanie malých transformátorov VN/NN, ale to len rovnako naprázdno. U skriňových rozvádzačov býva odpojovač nahradený výsuvným podvozkom vypínača alebo výsuvnou kazetou.
Uzemňovač
Uzemňovač, niekedy len zemné nože u odpojovača, slúži pre zaistenie bezpečnosti pri prácach na odpojených častiach. Sú väčšinou dimenzované na skratový prúd ako príslušný odpojovač. To preto, že by nejaký neoprávnený zásah mohol zapnúť vypnuté vedenie z druhej strany, a uzemňovač poskytuje dodatočnú ochranu.
Pohony odpojovačov a uzemňovačov
Pohony odpojovačov a uzemňovačov sú buď ručné alebo strojné. Strojné pohony používajú vzduchové válce a alebo elektromotory. Zatiaľ čo vzduch (stlačený vo vzdušníkoch) bol k dispozícii aj pri výpadku rozvodne, u elektromotorov je zaistená funkcia pri výpadku rozvodne len napájaním jednosmerným (DC) alebo zaisteným striedavým (AC) prúdom (rozumie sa cez striedač). Pri návrhu systémov musíme rozhodnúť, aké napätie bude použité (nezaistené AC, zaistené AC, eventuálne DC) a na aké kobky (napríklad DC pre všetky alebo len dôležité: prívody, spínače prípojníc, transformátor vlastnej spotreby).
Ako si vybrať správny vypínač?
Určite sa už aj vám stalo, že ste uvažovali o kúpe nových alebo výmene starých vypínačov. Pre prvotný prieskum ste využili internet a natrafili ste na mnoho pojmov ako je spínač, stmievač, striedavý či krížový prepínač, spínač číslo 1, 2 - x. Ale vy ste predsa hľadali klasický vypínač, tak ako si vybrať?
Pred kúpou si umiestnenie vypínačov precízne rozkreslite, aby ste videli, koľko a aké typy budete potrebovať. Chybu neurobíte ani v prípade, že si ich kúpite zopár do rezervy. Väčšina výrobcov má k dispozícii niekoľko dizajnových radov prístrojov (napríklad vypínače Legrand, vypínač Schneider) - zásuvky, vypínače, stmievače i ďalšie prístroje z rovnakého radu majú rovnaký dizajn.
Naše predajne spolu s e-shopom ponúkajú rôzne druhy vypínačov, je len na vás aké prevedenie si vyberiete. Ponúkame všetky typy vypínačov, rámiky, tlačidlá so signálkami a piktogramami v rôznych prevedeniach a ešte omnoho viac. V prípade, že by ste si pri nákupe neboli istý, ktorý druh vypínača je ten pravý, neváhajte sa opýtať nášho personálu, ktorý vám vždy ochotne poradí.
Dôležité upozornenie
Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie a vypínačov vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom.
