V dnešnej dobe je elektrická energia neodmysliteľnou súčasťou našich životov a nároky na ňu neustále rastú. Pri návrhu a realizácii elektroinštalácie v dome či byte je nevyhnutné dodržiavať platné predpisy a normy, ktoré sú uvedené v elektrotechnických normách. Je dôležité zdôrazniť, že akékoľvek práce s elektrickými rozvodmi, ich návrh a realizáciu, môžu vykonávať výlučne odborne spôsobilé osoby. Pri návrhu je to predovšetkým projektant - autorizovaný stavebný inžinier, a pri realizácii kvalifikovaný elektroinštalatér alebo firma s príslušným oprávnením. Tento článok slúži ako informatívny sprievodca, no nenahrádza potrebu odborne spracovaného projektu elektroinštalácie a následnej revíznej správy.
Projekt elektroinštalácie: Srdce každej elektrickej inštalácie
Elektroinštalácia v dome nezačína ťahaním káblov ani montážou vypínačov. Všetko sa začne vypracovaním projektu - podrobnou technickou dokumentáciou, ktorá definuje každú súčasť elektrickej siete vášho budúceho domova. Projekt elektroinštalácie, často nazývaný aj „schéma elektroinštalácie“, je súbor technických výkresov, popisov a tabuliek, ktoré detailne stanovujú všetky aspekty elektrickej siete v budúcom dome či byte.
Čo obsahuje projekt elektroinštalácie?
Jeho súčasťou sú technické výkresy, popisy a tabuľky, ktoré definujú:
- Rozloženie elektrických okruhov: Jasne stanovuje usporiadanie okruhov pre osvetlenie, zásuvky a silnoprúdové spotrebiče.
- Umiestnenie všetkých prvkov: Presne určuje pozície vypínačov, zásuviek, svietidiel a iných elektroinštalačných prístrojov.
- Konfigurácia rozvodnice: Definuje usporiadanie ističov, prúdových chráničov, zvodičov prepätia a uzemnenia v bytovej rozvodnici.
- Použitý materiál a jeho parametre: Špecifikuje prierezy káblov, typy ističov, počet modulov v rozvodnici a ďalšie technické náležitosti.
Projekt predstavuje „modrú knižku“ pre realizačný tím, dodávateľov a revízne orgány - bez neho nie je možné bezpečne, zákonne ani ekonomicky vykonať elektroinštaláciu.
Význam projektu elektroinštalácie
Projektová dokumentácia plní niekoľko zásadných funkcií:
- Zabezpečenie bezpečnosti a súladu s normami: Projekt definuje materiály a postupy, ktoré minimalizujú riziko skratu, požiaru či úrazu elektrickým prúdom.
- Zjednodušenie realizácie: Poskytuje elektrikárom jasný návod na vedenie káblov, výber ističov a zapojenie okruhov.
- Optimalizácia nákladov: Umožňuje presný výpočet potrebného materiálu, čím sa predchádza zbytočným nákupom alebo nedostatkom na stavbe.
- Uľahčenie budúcej údržby a rozšírenia: Prehľadné výkresy a popisy umožňujú bezpečné rozšírenie alebo údržbu systému bez rizika poškodenia.
- Získanie povolení a revízií: Úrady a revízni technici vyžadujú projekt pred vydaním kolaudačného súhlasu alebo revízneho protokolu.
Štruktúra projektu elektroinštalácie
Typický projekt elektroinštalácie sa skladá z viacerých častí:

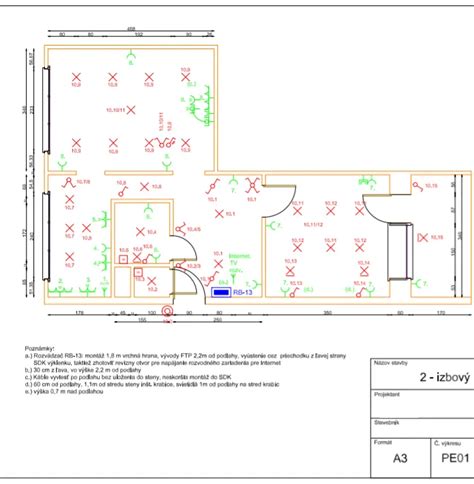

- Pôdorysové výkresy: Zobrazujú umiestnenie zásuviek, vypínačov, svietidiel a trasy káblov v každej miestnosti. Vykreslené trasy vedení (kabeláže) medzi rozvádzačom a jednotlivými vývodmi.
- Schéma rozvádzača: Graficky znázorňuje moduly (ističe, RCD, prepäťové ochrany) a popisuje ich funkciu a chránené okruhy.
- Jednopólové schémy okruhov: Detailne zobrazujú zapojenie fázového, nulového a ochranného vodiča pre každý okruh. Označenie typov a počtu žíl, priemeru vodičov a spôsobilosti použitia.
- Tabuľky materiálu (BOM): Špecifikujú množstvo a typy káblov, ističov, zásuviek a iných potrebných komponentov.
- Popisné časti: Obsahujú informácie o použitých normách, technických požiadavkách a bezpečnostných postupoch.
Kto vyhotovuje projekt?
Projekt elektroinštalácie vyhotovuje certifikovaný projektant elektroinštalácií, ktorý má potrebné vzdelanie a oprávnenia. Projektant konzultuje detaily ochranných prvkov s revíznym technikom, ktorý nakoniec vykoná revíziu inštalácie. Projektant preberá zodpovednosť za to, že schéma zodpovedá legislatíve a normám, a zabezpečuje aj zakreslenie správnych bezpečnostných značiek a upozornení.
Určenie potreby materiálu podľa projektu
Projekt presne vypočíta množstvo a špecifikáciu materiálu. Dokumentácia presne vypočíta množstvo a špecifikáciu materiálu, vrátane dĺžky káblov (s rezervou zvyčajne +5%), priemerov vodičov podľa prúdového zaťaženia okruhu a počtu modulov v rozvodnici. Taktiež špecifikuje doplnkové prvky ako svorkovnice, príchytky či prepäťové ochrany. Takýto výpočet zabezpečí, že na stavbe nebude žiadny materiál chýbať, ani zbytočne prebytočný.
Normy a legislatíva
Pri projekte je nevyhnutné dodržiavať platné normy, ako napríklad STN 33 2000 (súbor pre nízke napätie), STN EN 62305 (ochrana pred bleskom), STN EN 61643 (SPD), STN 33 2130 (ochrana pred úrazom elektrickým prúdom) a ďalšie súvisiace predpisy. Projektant do dokumentácie vždy zaznamená odkazy na jednotlivé normy a ich body, aby bola pri revíziách jednoznačná zodpovednosť za dodržanie legislatívy.
Softvér a nástroje na tvorbu projektu
Na efektívnu tvorbu projektovej dokumentácie sa používajú rôzne softvérové nástroje, od open-source riešení ako QElectroTech až po profesionálne programy ako AutoCAD Electrical alebo EPLAN Electric P8. Tieto nástroje umožňujú šablóny, rýchle vkladanie symbolov a automatické kontroly.
Praktické výstupy projektu pre realizáciu
Pre realizačný tím sú najdôležitejšie čitateľné pôdorysy, schémy zapojenia v rozvodnici, tabuľky materiálu a postupy meraní a skúšok. Tieto výstupy slúžia ako presný manuál pre elektrikárov pri inštalácii aj pri následnej revízii.
Postup kontroly a revízie projektu
Po vypracovaní projektu nasleduje interná kontrola projektantom, zadanie do realizačnej dokumentácie a následne revízne skúšky po montáži. Revízny technik vydá protokol, ktorý potvrdzuje, že inštalácia zodpovedá projektu a normám. Len takto zabezpečíte, že realizácia presne odráža návrh a že inštalácia bude spoľahlivá a bezpečná.
Výhody dobre spracovaného projektu
Kvalitný projekt zabezpečuje presné rozpočtovanie, rýchlu realizáciu, minimálne chyby, jednoduchú údržbu a možnosť budúceho rozšírenia elektroinštalácie.
Realizácia elektroinštalácie v 4-izbovom byte
Inštalácia elektro rozvodov sa začína po vypracovaní projektu. Hrubá montáž elektroinštalácie zahŕňa sekanie drážok do stien (drážkovanie), kladenie rúrok na káble a osádzanie krabíc, ťahanie káblov. V priemernom dome je to 500 - 1 000 m káblov.
Prípojka a hlavný istič
Riešenie pripojenia k distribučnej sieti a určenie rezervovaného príkonu je prvým krokom. Pre dimenzovanie hlavného prívodu existujú špecializované kalkulačky. Pre rodinné domy sa podľa veľkosti a inštalovaného výkonu najčastejšie používa istič 25 A. Rozvádzač je s elektromerovým rozvádzačom spojený káblom, ktorý sa dimenzuje na hodnotu ističa v elektromerovom rozvádzači. Napríklad pre 25 A istič to môže byť kábel CYKY 5 x 10 mm².
Uzemnenie a HUS
Riešenie uzemnenia, hlavného pospojovania (HUS), prípadného bleskozvodu a koordinácie zvodičov prepätia (SPD).
Návrh okruhov a prierezov
Určenie počtu a rozdelenia okruhov, prierezov káblov a trás vedenia. Pri väčších vzdialenostiach je potrebné overiť úbytok napätia. Moderné elektroinštalácie často zahŕňajú aj smart prvky, ako ovládanie svetiel cez aplikáciu, časové spínače, pohybové senzory alebo integráciu so smart home systémami. Hoci sú tieto riešenia nákladnejšie, prinášajú vyšší komfort, úsporu energie a lepšiu bezpečnosť.
Špecifiká 4-izbového bytu
Veľkosť bytu priamo ovplyvňuje objem a rozsah elektroinštalačných prác. V prípade 4-izbového bytu ide o rozsiahlejšiu inštaláciu. Počet miestností, ich rozloha a funkčnosť určujú počet zásuvkových a svetelných okruhov. Štandardne sa počíta s minimálne 5 - 7 ističmi pre samostatné okruhy, s dôrazom na oddelenie silových a dátových vedení. Optimálny počet zásuviek a vypínačov závisí od individuálnych požiadaviek, ale odporúča sa na každých 4 - 5 m² jedna dvojzásuvka. Pre 4-izbový byt s rozlohou cca 90 - 110 m² to znamená približne 35 - 45 zásuviek, 20 - 25 vypínačov a 15 - 20 svietidiel.
Pri plánovaní elektroinštalácie je dôležité myslieť na budúcnosť. Je vhodné počítať s rezervou príkonu, miestom v rozvádzači, chráničkami a prípadne aj pripravenými prívodmi pre FVE (fotovoltické systémy) a wallbox (nabíjací stanica pre elektromobily). Pravidlo pre novostavbu znie: zásuviek nikdy nie je dosť!
Inštalácia elektrických rozvodov a ich uloženie
Po vypracovaní projektu nasleduje realizácia. V rámci hrubej elektroinštalácie sa sekania drážky, do ktorých sa ukladajú káble v ochranných trubkách alebo lištách. V novostavbách sa často využíva podlahové vedenie, v starších bytoch klasická stenová inštalácia. Zásuvky a vypínače sa osádzajú do montážnych krabíc. Dôležitou súčasťou je aj projekt elektroinštalácie, ktorý znižuje riziko chýb.
Metódy ukladania káblov
- Zasekávanie elektrických rozvodov: Vysekanie drážok medzi panely - vo zvislom spoji dvoch panelov, resp. v spojení panelovej steny a podlahy väčšinou nájdete dutinu, ktorá je zapracovaná iba vrstvou malty.
- Elektroinštalačné lišty: Niektorí výrobcovia ponúkajú duté podlahové lišty, do ktorých sa zmestí niekoľko káblov. Lišty bývajú k dispozícii vo viacerých farebných vyhotoveniach, prípadne aj s imitáciou dreva.
- Sadrokartónový podhľad: Ak do miestnosti namontujete sadrokartónový podhľad, môžete káble uchytiť priamo do stropu pomocou špeciálnych hmoždiniek a sťahovacích pások. Káble budú dokonale ukryté, musíte však počítať so znížením stropu o cca 5 cm.
Nech už sa rozhodnete pre ktorýkoľvek postup, káble veďte vždy vodorovne alebo zvislo, nikdy nie šikmo. Ak budete chcieť do steny vŕtať, šikmo umiestnený kábel nebudete vedieť presne lokalizovať. Dajte si pozor aj na použitú kabeláž, nie každý kábel je vhodný na inštaláciu pod omietku, resp. do dutých sadrokartónových priečok.
Domový rozvádzač
„Srdcom“ elektroinštalácie v byte či v dome je bytová rozvodnica (rozvodná skrinka). Do nej sa umiestňujú prístroje pre jednotlivé elektroinštalačné okruhy (ističe, prúdové chrániče, zvodiče prepätia atď.). Tie sú uchytené na tzv. DIN lištu. Rozvodná skriňa sa obvykle umiestňuje pri vchodové dvere, mala by byť max. tak vysoko, aby ste na ňu dosiahli a v prípade potreby rýchlo vypli konkrétny istič. Pri jej výbere by ste mali myslieť na to, že v budúcnosti do nej možno budete chcieť pridať ďalšie prístroje. Pre 4-izbový byt sa štandardne osádza minimálne 12-modulová rozvodná skriňa, avšak odporúča sa skôr 18- alebo 24-modulová, najmä ak plánujete smart riešenia alebo dodatočné spotrebiče.
Zásuvky a vypínače v miestnostiach
Konkrétne rozmiestnenie zásuviek a vypínačov s ohľadom na dispozíciu nábytku a funkčnosť priestoru. Zvážiť je potrebné aj dátové a televízne zásuvky. Dôležité je plánovať minimálne 2 - 3 dvojzásuvky v každej miestnosti, samostatné okruhy pre výkonnejšie spotrebiče a zohľadnite budúce potreby. Optimálna výška zásuviek je cca 20 cm nad podlahou.
Zložitejšie je projektovanie zásuviek. Ak sa rozhodneme stretnúť sa s projektantom a ovplyvňovať rozmiestnenie zásuviek, je dobré vždy poznať aj rozloženie nábytku v priestore. Vtedy predídeme neželaným situáciám, keď sa obe zásuvky nachádzajú za skriňou a ďalšie dve sú za posteľou. Aj takú „malichernosť" ako je vysávač je potrebné pripojiť na elektrinu, preto nezabúdajme na návrh zásuviek aj na chodbách a schodiskách. Osvedčilo sa mať jednu zásuvku vždy pri dverách na tej strane, kde je aj vypínač na svetlo.
Typy a prierezy káblov pre okruhy
Na zásuvkové okruhy sa obvykle používajú káble CYKY, ktoré majú prierez vodiča 3 × 2,5 mm² a 16 A istič. Na jeden okruh (istič) môžete pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jediná elektrická zásuvka. Dokopy teda môžete pripojiť 20 spotrebičov. Zásuvky sa zapájajú paralelne. Veľké množstvo zásuviek budete potrebovať najmä v obývačke a v pracovni či v detských izbách.
Každý napevno pripojený spotrebič s výkonom nad 2 000 W musí mať svoj samostatný okruh s vlastným káblom a ističom. Takýmito spotrebičmi sú napr. sporáky, varné dosky, el. kotly, bojlery, ohrievače a pod. Na ich pripojenie by ste mali použiť kábel s lankovými vodičmi, ako napr. CYSY.
Na svetelné obvody sa používajú káble CYKY, ktoré majú prierez vodiča 3 × 1,5 mm² istené 10 A ističom. Rozvodné krabice sa na prepojenie viacerých svietidiel nepoužívajú, namiesto nich sa káble prepájajú priamo v prístrojových krabiciach pod vypínačom, najčastejšie pomocou bezskrutkových svoriek (tzv. Wago svorka). Moderné bodové svietidlá alebo LED svietidlá môžu byť napájané aj 12 V napätím. Napätie vytvára transformátor alebo zdroj, ktorý sa umiestňuje do blízkosti svietidiel, v prípade stropných svietidiel najčastejšie do stropného podhľadu. Pre napájanie svietidiel z transformátora sa používajú káble na malé napätie - tzv. CY. Ak chcete ušetriť, LED svietidlá a žiarovky sú jasnou voľbou.

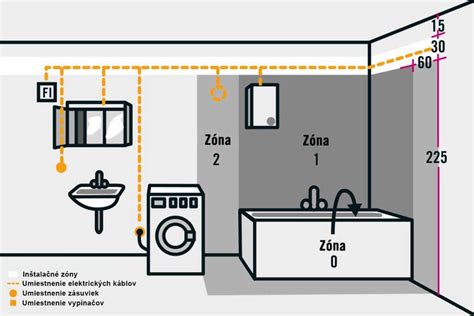

Elektroinštalácia v kúpeľni a vlhkých priestoroch
V niektorých priestoroch ako napr. kúpeľňa, kuchyňa, umývacie priestory, priestor okolo bazéna alebo exteriérové priestory, platia pre elektroinštaláciu prísnejšie pravidlá ako pre ostatné priestory domu, resp. bytu. Okolie umývadiel sa považuje za umývací priestor, kúpeľňa je zase rozdelená na niekoľko elektroinštalačných zón, do ktorých môžete umiestniť rôzne typy el. zariadení. Vypínače a zásuvky na 230 V musíte umiestniť aspoň 60 cm od vane. V kúpeľni by ste nemali zabudnúť ani na tzv. pospojovanie.
Kompletácia elektroinštalácie
Kompletácia je finálna fáza, ktorá zahŕňa montáž vypínačov, zásuviek, svietidiel a pripojenie spotrebičov. Dôležité je správne zapojenie, zarovnanie a pevné uchytenie všetkých prvkov. Rozvodná skriňa je srdcom systému a jej správne usporiadanie a dimenzovanie zaručuje bezpečnosť. Každý prvok musí byť presne zarovnaný, správne zapojený podľa schémy, pevne uchytený a skontrolovaný voči skratom. Prepojenie medzi elektrickými rozvodmi v byte a finálnymi bodmi si vyžaduje presnú prácu. Dôležité je správne označovanie vodičov, ich skracovanie, odizolovanie a bezpečné zakončenie v montážnych krabiciach.
Elektroinštalácie - Výmena elektrických rozvodov
Montáž zásuviek, vypínačov a svietidiel
Typy vypínačov a zásuviek sa dnes líšia nielen dizajnom, ale aj funkcionalitou. Bežne sa využívajú dotykové spínače, stmievače, alebo zásuvky s USB výstupom. Pre bezpečnosť malých detí sa odporúča použiť prístroje s detskými clonkami.
Najlepšie osvetlenie je nepriame, pretože nevytvára ostré tiene a je príjemné pre oči. Každá miestnosť musí mať okrem svietidiel aj zásuvky a vypínače. Musia byť na prístupných miestach, v adekvátnej výške a v dostatočnom počte.
Bezpečnosť a normy v elektroinštalácii
Každá fáza kompletáže musí spĺňať aktuálne technické normy STN. Ich nedodržanie môže viesť k neplatnosti poistnej udalosti, zamietnutiu kolaudácie alebo neuznaniu záručných opráv. Správnosť realizácie potvrdzuje revízna správa elektroinštalácie, ktorá je nevyhnutná pre bezpečné a legislatívne správne užívanie elektroinštalácie.
Ochranné prvky v rozvádzači
Ističe
Ističe chránia elektroinštaláciu pred nadprúdom a skratom, slúžia zároveň ako vypínače, ktorými môžete príslušný okruh odpojiť od napätia. Ak použijete jeden istič na všetky zásuvky, v prípade poruchy nebudete môcť používať ani 1 zásuvku, pokým poruchu neodstránite (to isté platí aj pre svetlá). Na ističoch sa teda neoplatí šetriť a vždy radšej rozdeľte byt, resp. dom na viacero okruhov. Na zásuvkové obvody sa používajú jednopólové ističe s menovitým prúdom 16 A a vypínacou charakteristikou B. Na svetelné obvody sa používajú ističe s menovitým prúdom 10 A.

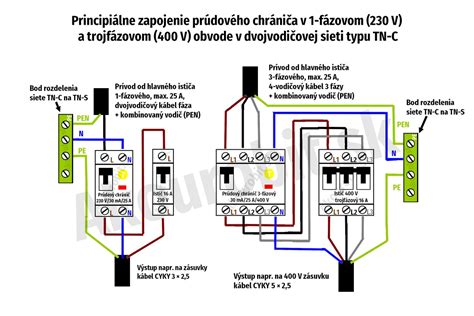

Prúdový chránič (RCD)
Okrem ističov je v bytových a domových elektroinštaláciách podľa aktuálne platných STN (jún 2020) povinný aj prúdový chránič. Prúdový chránič je dnes štandardom, jeho úlohou je zachytiť úniky prúdu a chrániť osoby pred úrazom. V kombinácii s ističmi tvorí základnú ochranu inštalácie. Pre všetky zásuvkové obvody, ktoré končia vo vlhkom prostredí, alebo ak je zásuvka vyvedená do vonkajšieho prostredia, sa použije prúdový chránič. Odporúčame použiť prúdový chránič nielen na tieto zásuvkové obvody, ale aj na svetelné obvody. Je to finančne náročnejšie, pretože sa všade použijú tri vodiče, ale vzhľadom na bezpečnosť, ktorú poskytujú sa to určite oplatí. Norma predpisuje jeden chránič s hodnotou rozdielového prúdu 30 mA (chráni zdravie osoby), no môže sa ich použiť aj viac. V prípade zaúčinkovania chrániča sa vypínajú všetky obvody. Pri použití viacerých chráničov obvody vypínajú oddelene.
Zvodiče prepätia (SPD)
Tento ochranný prvok sa používa čoraz častejšie, pretože domácnosti sú vybavené mnohými elektronickými prístrojmi citlivými na prepätie. Veľké prepätie môže vzniknúť v elektrickom obvode, ak do bleskozvodu nášho domu (alebo v jeho blízkosti) udrie blesk. Napätie sa zvedie do zeme, vzniká veľký prúd, ktorého časť sa cez uzemnenie môže dostať do zásuviek. Elektroinštalácii blesky nejako zvlášť ublížiť nemôžu, no môžu poškodiť spotrebiče pripojené na ňu. Preto odborníci odporúčajú použiť jeden zvodič prepätia priamo v rozvádzači, napríklad zvodič PRF1 12,5r. Ten ochráni väčšinu domácich spotrebičov pri blízkom údere blesku s následným prepätím a prúdom do 100 kA.
Revízia elektroinštalácie
Revízia elektroinštalácie je odborná kontrola, ktorá overuje súlad inštalácie s normami a predpismi. Je povinná pre všetky nové elektroinštalácie a rekonštrukcie. Revíziu vykonáva kvalifikovaný revízny technik s osvedčením podľa §24 vyhl. MPSVaR č. 508/2009 Z.z. Táto vyhláška predpisuje aj intervaly následných pravidelných revízií. Pre murované obytné objekty je to každých 5 rokov. Bez revízie nie je možné skolaudovať byt, poistenie domácnosti môže byť neplatné v prípade poistnej udalosti, a predaj bytu je komplikovaný. Mnoho domácich majstrov revíziu ignoruje alebo ju necháva až „na neskôr“, čím riskujú pokuty a bezpečnosť.
Materiály a moderné technológie
Životnosť kvalitne navrhnutej a odborne realizovanej elektroinštalácie presahuje 30 - 40 rokov. Rozhodujúcimi faktormi sú kvalita komponentov a správna montáž.
Najčastejšie používaný elektroinštalačný materiál
Výber elektroinštalačného materiálu je rozhodujúci pre bezpečnosť, životnosť a bezproblémovú prevádzku. V 4-izbovom byte sa najčastejšie používajú:
- Medené káble CYKY rôznych prierezov (najčastejšie 1,5 mm² pre osvetlenie, 2,5 mm² pre zásuvky, 4 - 6 mm² pre varné dosky a práčky),

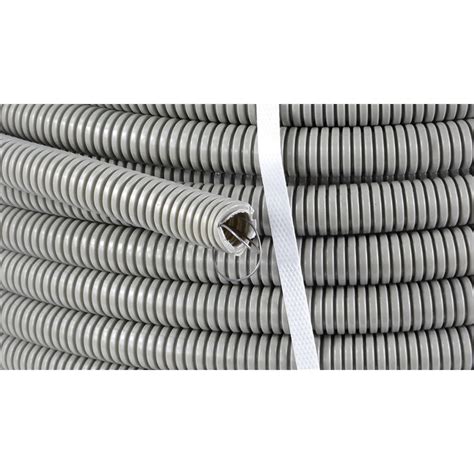

- Chráničky a elektroinštalačné lišty pre vedenie v stene alebo v podlahe,
- Inštalačné krabice pre vypínače a zásuvky (klasické kruhové alebo hlboké pre smart moduly),
- Ističe, prúdové chrániče a prepäťové ochrany do rozvodnej skrine.
Používanie lacného alebo neovereného materiálu sa môže prejaviť rýchlym opotrebením, prehrievaním alebo aj zlyhaním systému. Vždy sa oplatí investovať do certifikovaných produktov od renomovaných výrobcov ako Legrand, Hager, Schrack alebo ABB.
Pre napájanie elektrického sporáka by sa mal použiť kábel s prierezom vodivých drôtov s plochou najmenej 6 mm². Dôležité je tiež vedieť, do ktorej drážky ide koľko káblov a aké druhy. Taktiež je veľmi dôležitý smer vedenia káblov, ktorým vlastne určujete smer, ktorým bude tiecť elektrina.
Moderné riešenia: Smart elektroinštalácie a senzory
Moderná elektroinštalácia 4-izbového bytu často zahŕňa aj smart prvky: ovládanie svetiel cez aplikáciu, časové spínače alebo pohybové senzory, centrálne vypínanie svetiel pri odchode z domu, diaľkové ovládanie zásuviek, integrácia so smart home systémami ako Loxone, Fibaro či KNX.
Inteligentné elektroinštalácie umožňujú úplnú kontrolu nad svetlami, tienením, kúrením, klimatizáciou, alarmami a dokonca aj domácimi spotrebičmi. Všetko z jedného miesta alebo na diaľku, cez telefón. Najjednoduchšie a najlacnejšie je zahrnúť inteligentný systém už vo fáze plánovania projektovej dokumentácie.
Moderným riešením je systém ochrany proti úniku vody. Umožní vám to chrániť svoje bývanie a bývanie susedov pred povodňami v prípade núdze alebo ak zabudnete vypnúť vodu. Riadiaci modul musí byť pripojený k striedavému prúdu pomocou zariadenia na zvyškový prúd (RCD) alebo diferenciálneho ističa s vypínacím prúdom nepresahujúcim 30 mA. Populárnym systémom ochrany proti úniku vody je Neptun.
Náklady a bežné chyby
Koľko stojí elektroinštalácia v 4-izbovom byte?
Ceny elektroinštalačných prác sa odvíjajú od viacerých faktorov - rozlohy bytu, zložitosti rozvodov, požiadaviek na funkcie, typu stavby (novostavba vs. rekonštrukcia) a lokality. V prípade 4-izbového bytu ide o komplexný systém, ktorý si vyžaduje desiatky hodín práce. Cena závisí od počtu zásuviek a vypínačov (každý bod cca 10 - 20 EUR), svietidiel a ich typov (15 až 50 EUR/montáž), zapojenia do rozvodnej skrine.
Kompletáž elektroinštalácie pre 4-izbový byt tak bežne stojí okolo 1 000 EUR, v prípade dizajnových prvkov aj viac. Cena za inteligentné inštalácie v novostavbe sa pohybuje orientačne od 3 000 do 6 000 EUR. Pri rekonštrukcii v paneláku alebo použití dizajnových prvkov treba počítať s navýšením 15 - 30 %.
Najčastejšie chyby pri elektroinštalácii a ako sa im vyhnúť
Niektoré chyby môžu viesť k preťaženiu systému, požiaru alebo zlyhaniu spotrebičov. Revízia starých rozvodov by preto mala byť prvým krokom pred každou väčšou úpravou bytu.
Nedostatočný počet zásuviek alebo ich nevhodné umiestnenie
Jednou z najčastejších chýb je poddimenzovanie počtu zásuviek. V snahe „ušetriť“ vznikajú miesta, kde sa následne používajú rozdvojky, predlžovače a rozbočovače, čo zvyšuje riziko preťaženia a požiaru. Umiestnenie zásuviek musí vychádzať z dispozície nábytku a denných návykov.
Nevhodné rozmiestnenie káblov a nedostatočná kapacita rozvodnej skrine
Ďalšou častou chybou je chaotické rozmiestnenie káblových trás. V praxi sa stáva, že vedenie vedie diagonálne cez stenu, nie je chránené, alebo sa kríži s vodoinštaláciou. Takéto riešenia sú nielen neestetické, ale predovšetkým nebezpečné.
Problémom býva aj poddimenzovaná rozvodná skriňa. Pri 4-izbovom byte treba počítať s minimálne 12 až 18 modulmi, no mnohí zvolia menšiu len kvôli úspore miesta. Výsledkom je neprehľadné a preplnené zapojenie, ktoré sťažuje budúce opravy a zásahy.
Chýbajúce revízie a bezpečnostné testy
Podľa vyhlášky č. 508/2009 Z. z. musí každá nová elektroinštalácia, ako aj rekonštrukcia, prejsť odbornou revíziou. Táto kontrola odhalí chyby v zapojení, nedostatočné ochrany a preverí celkovú bezpečnosť systému. Mnoho domácich majstrov revíziu ignoruje alebo ju necháva až „na neskôr“, čím riskujú pokuty a bezpečnosť.
Opravy bez profesionála a legislatívne riziká
Niektorí sa pokúšajú o elektroinštaláciu bytu svojpomocne. Hoci to môže pôsobiť ako lacnejšie riešenie, v praxi ide o jedno z najväčších rizík. Podľa STN noriem a slovenskej legislatívy môže elektroinštalačné práce vykonávať iba osoba s odbornou spôsobilosťou § 21 a vyššie.
Riziká svojpomocnej práce zahŕňajú nesprávne dimenzovanie ističov a káblov, chýbajúce ochranné prvky, poškodenie spotrebičov alebo elektroinštalácie a právnu zodpovednosť pri úraze alebo požiari. Preto sa aj pri jednoduchších zásahoch odporúča minimálne konzultácia s kvalifikovaným elektrikárom.
