Rozvodnice s 36 Modulmi: Komplexný Sprievodca Typmi a Špecifikáciami

Rozvodnica je kľúčovým prvkom každej elektrickej inštalácie, ktorá zabezpečuje bezpečné a organizované rozdelenie elektrických obvodov. Pre stredne rozsiahle až väčšie inštalácie sú ideálnou voľbou rozvodnice s kapacitou 36 modulov.

Základné Charakteristiky 36-Modulových Rozvodníc

Rozvodnice s 36 modulmi poskytujú dostatočný priestor pre kombináciu silových a ovládacích prvkov. Modulové usporiadanie umožňuje flexibilnú konfiguráciu a jednoduché pridávanie alebo odoberanie zariadení.

Tieto rozvodnice sú často ponúkané v dvoch základných konfiguráciách usporiadania modulov:

• Prevedenie je trojradové pre 12 modulov (36 modulov).
• Prevedenie je dvojradové pre 18 modulov (36 modulov).

Na trhu sú dostupné rôzne značky a modely 36-modulových rozvodníc, ktoré sa líšia svojimi špecifikáciami a dizajnom.

• Noark rozvodnica pre vonkajšie použitie IP65 PHS 36M, 101496.
• Noark plastová rozvodnica PNF 36M (3x12) PO P, 101516.
• Noark plastová rozvodnica PNF 36M (2x18) PO P, 101515.
• Noark plastová rozvodnica PNS 36M NO B, 101509.
• Plastová rozvodnica Quantum pod omietku 36 m, biele dvierka.
• Rozvodnica 36M KLV-36UPM-F (Eaton).
• GOLD-PS 36-T (2x18) - Plastová rozvodnica na povrch, 36 modulov (2x18), IP40.
• NEPTUN36 EU - Plastová rozvodnica na povrch, 36 modulov (3x12), IP65.
• Schneider Electric Rozvodnica na omietku EASY9 36M, 256 × 451 × 103 mm, plast, EZ9EUC312.
• Rozvodnica EATON plast-plech KLV-36UPS-F 36+6M zapustená IP30 plech. dvere.
• Noark plastová rozvodnica PNF 36M (3x12) PO B, 101522.
• ECM2x18PT bytová rozvodnica 36 (2x18) modul podomietková priehľadné dvierka IP40 001101083 ETI.
• ECT36PT bytová rozvodnica 36 (3x12) modul nadomietková priehľadné dvierka IP40 001101004 ETI.
• ETI ETI DIDO ECT36PO nástenná rozvodnica biele dvierka.
• ETI Elektroelement, d.o.o. Rozvodnica pod omietku ETI DIDO-E ECM36PO (001101084) - 36M, IP40, biele dvierka.

Typy Rozvodníc Podľa Montáže a Stupňa Krytia

Pri výbere rozvodnice je kľúčové zvážiť miesto jej inštalácie a prostredie, v ktorom bude prevádzkovaná. Rozlišujeme predovšetkým dva typy montáže a rôzne stupne krytia.

Rozvodnice Pod Omietku (Zapustené)

Rozvodnice určené na montáž pod omietku sú diskrétne a esteticky zapadajú do interiéru, pretože ich väčšia časť je ukrytá v stene. Noark plastová rozvodnica PNF 36M PO P, 101516 má svoj dizajn prispôsobený pre montáž pod omietku, osádza sa do steny. Podobne aj Noark plastová rozvodnica PNF 36M PO P, 101515 má svoj dizajn prispôsobený pre montáž pod omietku, osádza sa do steny. Vhodné je zapustiť ich do hĺbky 70mm.

Pre inštaláciu do murovaných priečok sú ideálne podomietkové rozvádzače s krytím IP40. Napríklad, Noark plastová rozvodnica PNF 36M PO P, 101522 má svoj dizajn prispôsobený pre montáž pod omietku, osádza sa do steny. Tento typ montáže je vhodný pre komerčné priestory a kancelárie vyžadujúce zapustené prevedenie. Štandardne je určená do muriva, ako sú tehlové alebo pórobetónové steny. Pre sadrokartónové priečky odporúčame použiť špeciálne modely s príchytkami do dutých stien, aby bola montáž pevná a bezpečná.

Rozvodnice Na Omietku (Povrchové)

Rozvodnice na omietku sú určené pre povrchovú montáž priamo na stenu. Noark plastová rozvodnica PNS 36M NO B, 101509 má svoj dizajn prispôsobený pre montáž nad omietku, osádza sa na povrch - na stenu. Medzi ďalšie príklady patria GOLD-PS 36-T (2x18) a NEPTUN36 EU.

Stupeň Krytia (IP kód)

Stupeň krytia (IP kód) označuje ochranu zariadenia proti vniknutiu pevných cudzích telies a vody. Pre 36-modulové rozvodnice sú bežné nasledujúce stupne:

• IP40: Poskytuje ochranu proti vniknutiu pevných predmetov väčších ako 1 mm, ale nemá ochranu proti vode. Takéto rozvodnice sú určené predovšetkým pre vnútorné, suché prostredie. Príklady zahŕňajú GOLD-PS 36-T (2x18), Noark plastové rozvodnice série PNF a PNS, Quantum pod omietku 36m, ETI DIDO-E ECM36PO a ECM36PT.
• IP65: Zabezpečuje úplnú ochranu proti prachu a ochranu proti tryskajúcej vode z akéhokoľvek smeru. Rozvodnice s týmto krytím sú vhodné pre vonkajšie a priemyselné aplikácie, kde je požadovaný vysoký stupeň krytia IP65. Patria sem Noark rozvodnica PHS 36M a NEPTUN36 EU. Konštrukcia PHS je prispôsobená k povrchovej montáži a sú dodávané s priehľadnými dverami.
• IP30: Ochrana proti pevným predmetom väčším ako 2,5 mm, žiadna ochrana proti vode. Príkladom je Rozvodnica EATON plast-plech KLV-36UPS-F 36+6M zapustená IP30 plech. dvere.

Dizajn a Funkčné Prvky

Moderné rozvodnice s 36 modulmi kombinujú funkčnosť s estetickým vzhľadom, pričom ponúkajú rôzne možnosti dizajnu a praktické funkcie.

Typy Dvierok

Dvierka rozvodníc prispievajú nielen k bezpečnosti, ale aj k estetike inštalácie:

• Priehľadné (dymové) dvierka: Umožňujú vizuálnu kontrolu stavu modulárnych prístrojov bez nutnosti otvárania rozvodnice. Príkladom je Noark plastová rozvodnica PNF s priehľadnými dverami, alebo ETI DIDO-E (ECM36PT), ktorej dvierka sú vyrobené z dymového plastu - sú priehľadné, ale tmavé, čo pôsobí esteticky a zároveň umožňuje kontrolu stavu prístrojov.
• Biele dvierka: Poskytujú diskrétnejší vzhľad, keďže ukrývajú vnútorný obsah rozvodnice. Tento typ nájdeme napríklad u Noark plastovej rozvodnice PNS 36M NO B alebo ETI DIDO-E ECM36PO s bielymi dvierkami.
• Plechové dvierka: Často sa používajú pre priemyselné alebo technické aplikácie, kde je dôležitá robustnosť. Takéto sú u Rozvodnice EATON plast-plech KLV-36UPS-F.

Rám s dvierkami je často konštruovaný tak, aby sa dal namontovať s otváraním na ľavú alebo pravú stranu, čo zjednodušuje umiestnenie v stiesnených priestoroch, ako sú chodby.

Svorkovnice a Organizácia Vodičov

Kvalitné rozvodnice sú dodávané s integrovanými svorkovnicami pre jednoduché a bezpečné pripojenie vodičov.

• Balenie rozvodnice ETI DIDO-E ECM36PT obsahuje držiaky a dva mostíky - každý s 15 otvormi (pre PE a N), čo pokrýva väčšinu bežných inštalácií. Tieto svorkovnice sú dimenzované na 15x PE + 15x N.

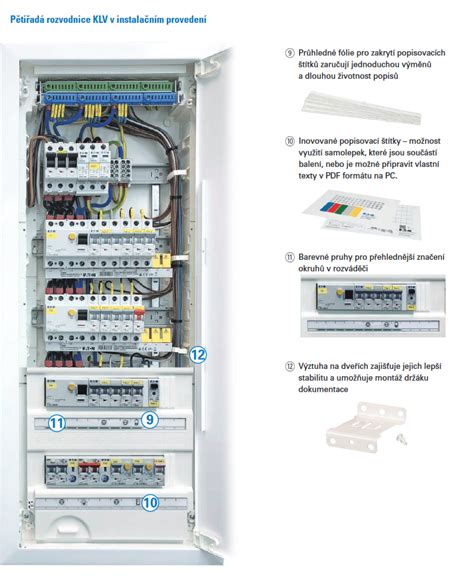

• Rozvodnica EATON KLV-36UPS-F má svorkovnicu skrutkovú - 1x N/PE, 25x 0.75-16mm2 (N) a 25x 0.75-16mm2 (PE).

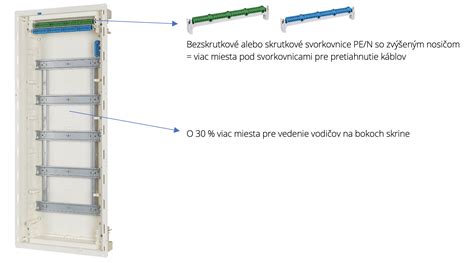

Dostatok miesta po bokoch DIN líšt pre vyviazanie vodičov je dôležitým prvkom pre prehľadnú a bezpečnú inštaláciu. Trojradové usporiadanie poskytuje výborný prehľad a organizáciu v rozvádzači, umožňujúc logické oddelenie obvodov (napr. svetlá / zásuvky / technológia).

Detailný Prehľad Modelu ETI DIDO-E ECM36PT

ETI DIDO-E (ECM36PT) je veľkokapacitná rozvodnica pod omietku pre rodinné domy a väčšie inštalácie. Ponúka priestor pre 36 modulov v troch radoch, moderný dizajn s priehľadnými dvierkami a dostatočne dimenzované svorkovnice.

Technické Parametre

Použitie a Výhody v Praxi

Tento model je ideálnou voľbou pre centrálne domové rozvádzače, kde je potrebná kombinácia silových a ovládacích prvkov.

• Hlavná rozvodnica pre rodinné domy (silová časť).
• Rozsiahlejšie rekonštrukcie bytov s inteligentnou elektroinštaláciou.
• Komerčné priestory a kancelárie vyžadujúce zapustené prevedenie.
• Pre inštaláciu do murovaných priečok (pre podomietkové rozvádzače s krytím IP40).

Medzi hlavné výhody v praxi patrí, že trojradové usporiadanie poskytuje výborný prehľad a organizáciu v rozvádzači. Možnosť otočenia dvierok zjednodušuje umiestnenie v stiesnených priestoroch (chodby). Okrem toho je zabezpečený dostatok miesta po bokoch DIN líšt pre vyviazanie vodičov.

Dôležité Upozornenia pri Výbere a Inštalácii

Pri výbere rozvodnice je dôležité zvážiť niekoľko faktorov, aby sa predišlo najčastejším chybám:

• Nedostatočná hĺbka steny (vaňa má hĺbku cca 7 cm), čo môže spôsobiť problémy pri inštalácii pod omietku.
• Očakávanie, že obsahuje ističe (dodáva sa prázdna). Rozvodnice sa dodávajú bez vnútorného vybavenia.
• Zámena s povrchovou verziou ECT (tento model ECM sa musí zamurovať).
• ✘ Rozmery otvoru: Vyžaduje značne veľký otvor v stene (výška takmer 50 cm).
• ✘ Nie do sadrokartónu: Tento model sa fixuje do muriva (pre SDK hľadajte modely s príchytkami).

Kompatibilita a Normy

Rozvodnice s 36 modulmi sú navrhnuté tak, aby boli kompatibilné so širokou škálou modulárnych prístrojov. Sú kompatibilné so všetkými modulárnymi prístrojmi na DIN lištu.

Relevantné normy pre tento typ výrobku sú napríklad STN EN IEC 60670-1. Vždy je však dôležité konkrétnu zhodu overiť v dokumentácii výrobcu. Sú určené pre inštaláciu do murovaných stien (tehla, pórobetón).

Často Kladené Otázky (FAQ)

• Koľko modulov sa zmestí do tejto rozvodnice?

  Do rozvodnice sa zmestí celkom 36 modulov, ktoré sú rozdelené do troch radov (3x 12 modulov).

• Koľko svoriek majú mostíky?

  Súčasťou balenia sú dva mostíky, každý s 15 otvormi pre pripojenie vodičov (15x PE a 15x N).

• Je možné túto rozvodnicu osadiť do sadrokartónu?

  Štandardne je určená do muriva. Pre sadrokartónové priečky odporúčame použiť špeciálne modely s príchytkami do dutých stien, aby bola montáž pevná a bezpečná.

• Aká je hĺbka zapustenej časti?

  Hĺbka vane, ktorá sa inštaluje do steny, je cca 70 mm. Celková hĺbka vrátane dvierok je 106 mm.

• Dajú sa dvierka otočiť?

  Áno, rám s dvierkami je konštruovaný tak, aby sa dal namontovať s otváraním na ľavú alebo pravú stranu.

• Je plast odolný voči UV žiareniu?

  Výrobca pre túto interiérovú sériu neuvádza UV stabilizáciu. Odporúčame inštaláciu mimo dosahu priameho slnečného svetla.

• Môžem si dokúpiť zámok?

  Áno, ako voliteľné príslušenstvo je možné dokúpiť zámok s kľúčom, ktorý sa inštaluje do kľučky dvierok.

• Sú dvierka úplne priehľadné?

  Dvierka sú vyrobené z dymového plastu - sú priehľadné, ale tmavé, čo pôsobí esteticky a zároveň umožňuje kontrolu stavu prístrojov.
