Výber správneho elektrického rozvádzača je kľúčový pre bezpečnú a efektívnu elektroinštaláciu v každej nehnuteľnosti. Pre rozsiahlejšie inštalácie v rodinných domoch, bytoch alebo komerčných priestoroch sa často volí 36-modulový rozvádzač, ktorý poskytuje dostatočný priestor pre všetky potrebné komponenty. Tento typ rozvádzača ponúka kombináciu silových a ovládacích prvkov, čo umožňuje logické oddelenie obvodov.
Čo je 36-modulový rozvádzač?

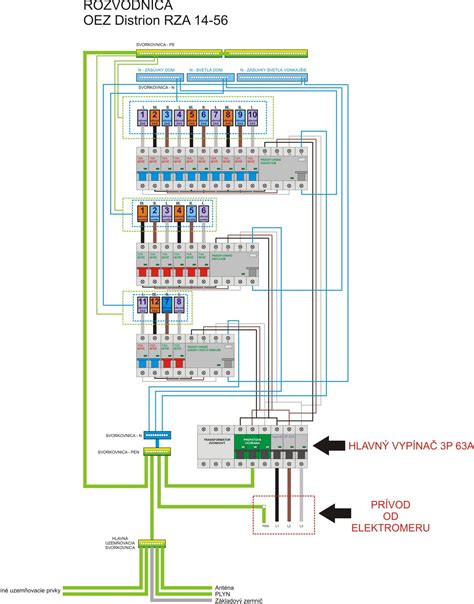

36-modulový rozvádzač je typ elektrickej rozvodnice, ktorá je navrhnutá pre umiestnenie až 36 modulov, čo sú štandardné elektrické prístroje montované na DIN lištu, ako sú ističe, prúdové chrániče, stykače a podobne. Tieto moduly sú typicky rozdelené do troch radov po 12, čo poskytuje výborný prehľad a organizáciu v rozvádzači. Táto kapacita je ideálnou voľbou pre centrálne domové rozvádzače alebo pre rozsiahlejšie rekonštrukcie bytov s inteligentnou elektroinštaláciou.
Jedným z populárnych príkladov je rozvodnica ETI DIDO-E (ECM36PT), ktorá je veľkokapacitná a určená pre montáž pod omietku. Ponúka moderný dizajn s priehľadnými dvierkami a dostatočne dimenzované svorkovnice. V balení sú držiaky a dva mostíky - každý s 15 otvormi pre pripojenie vodičov (15x PE a 15x N), čo pokrýva väčšinu bežných inštalácií.
Typy montáže a ich využitie

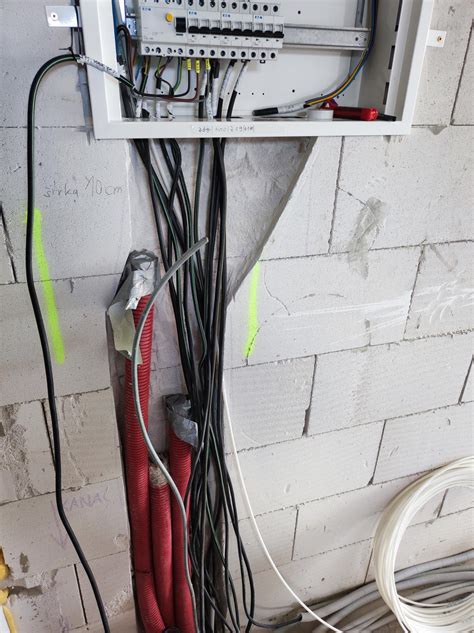

Rozvádzače sa delia predovšetkým podľa spôsobu montáže na podomietkové (zapustené) a nadomietkové (povrchové). Model ETI DIDO-E (ECM36PT) je určený na montáž pod omietku, čo znamená, že sa inštaluje do steny. Je navrhnutý pre inštaláciu do murovaných priečok, ako je tehla alebo pórobetón. Pre komerčné priestory a kancelárie vyžadujúce zapustené prevedenie je to rovnako vhodná voľba.
Je dôležité poznamenať, že tento model nie je vhodný pre inštaláciu do sadrokartónu. Pre sadrokartónové priečky sa odporúčajú špeciálne modely s príchytkami do dutých stien, ktoré zabezpečia pevnú a bezpečnú montáž. Jednou z najčastejších chýb pri výbere je nedostatočná hĺbka steny, keďže vaňa rozvádzača má hĺbku približne 7 cm. Celková hĺbka vrátane dvierok je 106 mm.
Dôležité technické parametre a rozmery
Rozmery sú kľúčovým faktorom pri plánovaní inštalácie 36-modulového rozvádzača, najmä ak ide o podomietkový variant. Pre model ETI DIDO-E (ECM36PT) sú špecifické rozmery nasledovné:
- Výška (V): 482 mm
- Šírka (Š): 284 mm
- Hĺbka (H): 106 mm
Je dôležité vziať do úvahy, že tieto rozmery vyžadujú značne veľký otvor v stene, s výškou takmer 50 cm. Pri plánovaní inštalácie je nevyhnutné zabezpečiť dostatočnú hĺbku steny pre "vaňu" rozvádzača.
Tabuľka technických parametrov (ETI DIDO-E ECM36PT)
| Parameter | Hodnota |
|---|---|
| Typ (Séria) | ECM36PT (DIDO-E) |
| Kód výrobcu (MPN) | 001101013 |
| Montáž | Pod omietku (zapustená) |
| Počet modulov | 36 (3 rady x 12) |
| Stupeň krytia | IP40 |
| Svorkovnice (počet otvorov) | 15x PE + 15x N |
| Menovitý prúd | Max. 63 A |
| Test žeravou slučkou | 650 °C |
| Rozmery (V x Š x H) | 482 x 284 x 106 mm |
| Farba rámu | Biela (RAL 9003) |
| Hĺbka vane | cca 70 mm |
Revízia elektroinštalácie časte chyby...
Dizajn a praktické výhody
Moderné 36-modulové rozvádzače, ako je ETI DIDO-E, často disponujú priehľadnými, dymovými dvierkami. Sú priehľadné, ale tmavé, čo pôsobí esteticky a zároveň umožňuje kontrolu stavu prístrojov bez nutnosti otvárania. Rám s dvierkami je navrhnutý tak, aby sa dal namontovať s otváraním na ľavú alebo pravú stranu, čo zjednodušuje umiestnenie v stiesnených priestoroch, napríklad v chodbách.
Okrem vizuálnych aspektov ponúkajú tieto rozvádzače aj praktické výhody. Trojradové usporiadanie poskytuje výborný prehľad a organizáciu. Dostatok miesta po bokoch DIN líšt pre vyviazanie vodičov je ďalším plusom, ktoré uľahčuje prácu inštalatérom.
Hoci sa rozvádzač dodáva prázdny, bez ističov, svorkovnice sú už súčasťou balenia, čo predstavuje významnú úsporu času a nákladov pri inštalácii.
Dôležité aspekty pri výbere
Pri výbere 36-modulového rozvádzača je potrebné zvážiť niekoľko kľúčových faktorov, aby sa predišlo najčastejším chybám. Okrem už spomenutej hĺbky steny a kompatibility so sadrokartónom je dôležité si uvedomiť, že rozvádzač sa dodáva prázdny a neobsahuje ističe. Taktiež je potrebné dávať pozor na zámenu s povrchovou verziou (napríklad model ECM sa musí zamurovať, zatiaľ čo ECT je povrchová verzia).
Pre dodatočnú bezpečnosť je ako voliteľné príslušenstvo možné dokúpiť zámok s kľúčom, ktorý sa inštaluje do kľučky dvierok.
Kompatibilita a normy
36-modulové rozvádzače sú navrhnuté tak, aby boli kompatibilné so všetkými modulárnymi prístrojmi na DIN lištu. Pre daný typ výrobku sú relevantné normy ako STN EN IEC 60670-1. Konkrétnu zhodu je vždy vhodné overiť v dokumentácii výrobcu. Pre interiérové série sa neuvádza UV stabilizácia, preto sa odporúča inštalácia mimo dosahu priameho slnečného svetla, aby sa predišlo degradácii materiálu.
Rôzne modely rozvádzačov môžu mať odlišný stupeň krytia IP. Zatiaľ čo ETI DIDO-E (ECM36PT) má stupeň krytia IP40, existujú aj modely s vyšším krytím, ako napríklad plastový rozvádzač Kaedra 36M alebo SCHRACK 36-modulový, ktoré ponúkajú IP65 pre prostredia s vyššími nárokmi na ochranu proti prachu a vode, napríklad pri údržbe vody v bazéne.
