Rozvádzačová skriňa alebo bytová rozvodnica je centrálny a nevyhnutný prvok každej elektroinštalácie. Poskytuje bezpečný a organizovaný priestor pre montáž všetkých modulárnych prístrojov (ističov, prúdových chráničov, zvodičov prepätia, stýkačov). Rozvádzače a rozvodnice montované na povrch a rozvádzače pod omietku sú výrobky patriace do skupiny elektrických rozvádzačov, ktoré umožňujú jednoduché zapojenie a plne bezpečnú a optimalizovanú inštaláciu.
Typy montáže rozvádzačov
Existujú rôzne typy rozvádzačov v závislosti od spôsobu ich montáže a prostredia, v ktorom sú určené na prevádzku.
Povrchová montáž (na omietku)
Bytové rozvodnice na omietku sú určené pre povrchovú montáž. Sú ideálne pre miesta ako garáže, pivnice alebo pri rekonštrukciách, kde nie je možné sekať do steny. Tieto rozvodnice sú rýchlo inštalovateľné a často dostupné aj s vyšším krytím, napríklad IP65, čo ich chráni pred vniknutím prachu a vody.

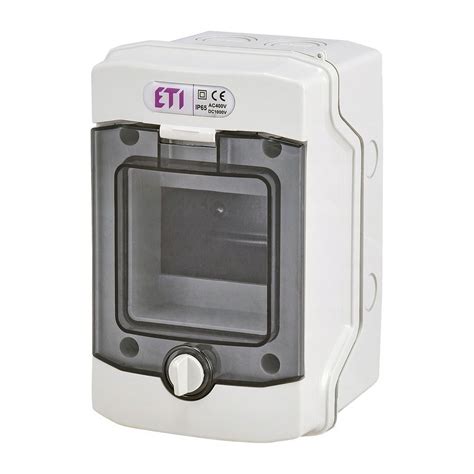

Príkladom je dvojradová bytová rozvodnica na povrch s kapacitou 24 modulov. Ďalšími príkladmi sú kompaktná vodotesná rozvodnica na povrch s krytím IP65 pre 8 modulov, ktorá je vybavená priehľadnými dvierkami a N/PE svorkovnicami, alebo malá nástenná rozvodnica s krytím IP65 pre 4 moduly (1 rad).
Zapustená montáž (pod omietku a do dutých stien)
Bytové rozvodnice pod omietku sú určené pre zapustenú montáž, typicky v novostavbách, kde sa snažíme o estetické a diskrétne umiestnenie rozvádzača. Optimálna hĺbka a veľmi tenké dvere zaisťujú dokonalú integráciu podomietkových rozvádzačov rady Prisma Pack pre zapustenú montáž do všetkých prostredí.
Pre zapustenú montáž do murovaných alebo sadrokartónových stien sú k dispozícii zápustné rozvodnice KVM a KVH. Tieto majú 1- až 4-radový dizajn a ich rám a dvere sú vyrobené z oceľového plechu potiahnutého farbou. Rozvodnice Amparo sú tiež určené pre montáž do murovanej alebo sadrokartónovej steny a ich dodávka obsahuje rám s dverami, montážnu vaňu, montážne lišty, plastový kryt, manuál, montážne príslušenstvo, materiál pre montáž, piktogramy a svorkovnice pre N a PE. Ich rám a dvere sú vyrobené z oceľového plechu potiahnutého farbou a dvere môžu obsahovať výrezy pre priepustnosť WiFi signálu.
Kľúčové vlastnosti a parametre modulárnych rozvádzačov
Počet modulov a modularita

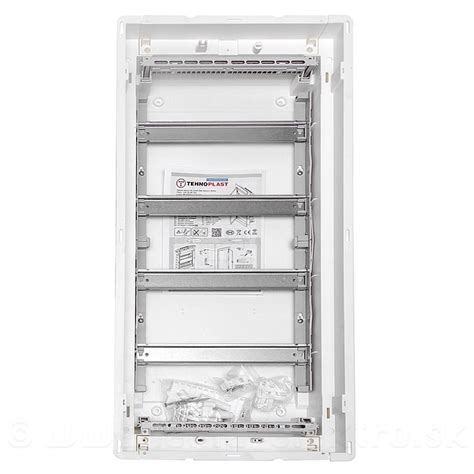

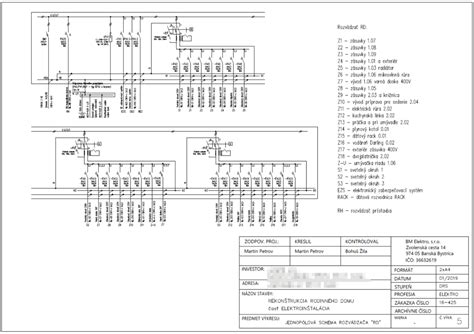

Veľkosť rozvádzača sa udáva počtom modulov, ktoré sa zmestia na DIN lištu. Modulárne rozvádzače umožňujú flexibilné usporiadanie elektrických prístrojov. Napríklad, nástenný rozvádzač 26 modulov (2 rady) s rozmermi 304x408x149mm je navrhnutý pre napätie 400V. Moduly sú montované na lišty. Rozvodnice sú často vybavené jednou alebo dvomi montážnymi lištami 12+2TE vo vrchnej časti. Pre multimediálne prvky je k dispozícii perforovaný montážny panel.
Vysvetlenie elektrických rozvádzačov: Mozog za energiou
Profesionálna nástenná rozvodnica môže mať priestor pre 11 modulov (DIN), byť osadená zásuvkami 32A/5p, 16A/5p a 4x 230V a byť vydrátovaná, pripravená na vloženie ističov.
Stupeň krytia (IP) a mechanická odolnosť (IK)
Stupeň krytia (IP) udáva ochranu pred vniknutím cudzích telies a vody. Pre bežné interiéry stačí IP30/40, avšak pre náročnejšie prostredia sú k dispozícii rozvádzače s vyšším krytím. Napríklad, odolná nástenná rozvodnica s krytím IP65 pre 12 modulov (1 rad) je vhodná do vlhkých a prašných prostredí. Kompaktná nástenná rozvodnica série E-BOX je k dispozícii s krytím IP54 a obsahuje rôzne kombinácie zásuviek, napríklad 1x 32A/400V (5-pól) a 2x 230V, alebo 1x 16A/400V (4-pól) a 2x 230V.
Mechanická odolnosť je indikovaná kódom IK. Uvedený nástenný rozvádzač má IK: 08, čo znamená dobrú ochranu proti mechanickým nárazom. Materiál rozvádzača je často ABS.
Špecifické riešenia a ponuky výrobcov
Ponuka spoločnosti Schneider Electric obsahuje rozvodnice, rozvádzače, rozvodné skrine a ističové skrinky pre NN. Ponúkame nástenné modulárne rozvodnice Pragma, rozvodnice Kaedra a Mini Kaedra IP65, ktoré sú ideálnou voľbou pre uzavretie modulárnych prístrojov v miestnostiach vystavených vlhkosti a prachu. Naše testované rozvádzače Prisma G do 630 A a Prisma P do 4000 A prispievajú k optimálnej bezpečnosti osôb a vysokej spoľahlivosti prevádzky elektrickej inštalácie. Rozvádzače Okken ponúkajú komplexné schopnosti a inteligenciu, ktoré sú potrebné pre konkurencieschopnosť.
Rozvodnice, rozvádzače a ističové skrinky Schneider Electric zaručujú rýchlu a ľahkú montáž vďaka skutočnosti, že boli navrhnuté ako reakcia na potreby inštalatérov.
Zapustené bytové rozvodnice ETI DIDO-E sú k dispozícii pre 54 modulov (3x18) alebo 36 modulov (2x18).

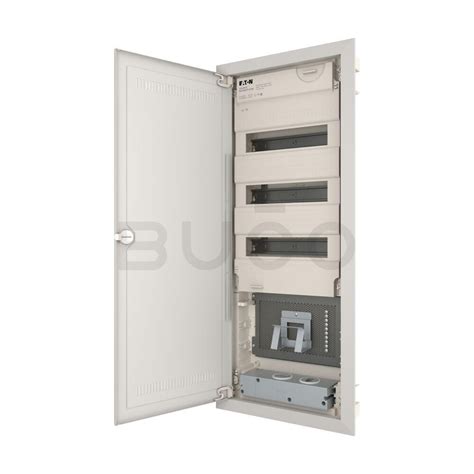

Prehľad zapustených multimediálnych rozvodníc Eaton KLV
Multimediálne rozvodnice Eaton KLV sú k dispozícii v rôznych konfiguráciách pre zapustenú montáž:
| Typ rozvodnice | Spôsob montáže | Počet radov | Počet modulov |
|---|---|---|---|
| KLV-36UPM-F | Zapustená pod omietku | 3-radová | 36 |
| KLV-48UPM-F | Zapustená pod omietku | 4-radová | 48 |
| KLV-60UPM-F | Zapustená pod omietku | 5-radová | 60 |
| KLV-36HWM-F | Zapustená do dutých stien | 3-radová | 36 |
| KLV-48HWM-F | Zapustená do dutých stien | 4-radová | 48 |
| KLV-60HWM-F | Zapustená do dutých stien | 5-radová | 60 |
Bezpečnosť a súlad s normami
Montáž, zapojenie zásuvkových blokov, vypínačov alebo akékoľvek zásahy do elektroinštalácie sú činnosti, ktoré vyžadujú dodržiavanie prísnych pravidiel. Táto práca nie je len otázkou zručnosti, ale predovšetkým odbornosti a dodržiavania platných predpisov.
Predávané výrobky sú od overených výrobcov, ktoré zodpovedajú požiadavkám platnej legislatívy a európskych noriem. Aby bolo zaistené ich bezpečné a správne použitie, venujte prosím pozornosť nasledujúcim pokynom.
Príkladom sú certifikované nástenné rozvádzače pre ZSD a VSD (norma 2025) a certifikované pilierové rozvádzače pre ZSD a VSD (nová norma od 1.1.2025), ktoré sú pripravené pre fotovoltiku (FVE) a dvojtarif a obsahujú povinný vypínací prvok na vývode.
