Rozvádzače a rozvodnice sú neoddeliteľnou súčasťou každej elektrickej inštalácie, zabezpečujúce bezpečné a prehľadné uloženie ističov, prúdových chráničov a ďalších modulárnych prístrojov. Tieto kľúčové komponenty umožňujú jednoduché zapojenie a plne bezpečnú a optimalizovanú inštaláciu. Sú dostupné v nástennom (na povrch) alebo zapustenom prevedení, pričom povrchové modely sú predmetom tohto podrobného prehľadu.
Typy a kapacity povrchových rozvádzačov
Povrchové modulové rozvádzače sa vyznačujú širokou škálou kapacít a dizajnov, aby vyhoveli rôznorodým potrebám. Od menších inštalácií po rozsiahle projekty, existuje riešenie pre každú aplikáciu. Medzi najväčšie a najčastejšie využívané patria:
- Rozvodnica Eaton BF-O-5/120-C: Je jedným z najväčších nástenných modelov v sérii BF. S kapacitou 120 modulov (usporiadaných v 5 radoch po 24 moduloch) poskytuje dostatok miesta pre komplexné inštalácie.
- Rozvodnica Eaton BF-O-6/144-C: Predstavuje vlajkovú loď medzi nástennými skrinkami série BF. S obrovskou kapacitou 144 modulov (6 radov po 24 modulov) je ideálna pre veľmi rozsiahle elektroinštalácie.
- Schneider Electric Pragma Rozvodnica na omietku 72M: Táto rozvodnica s rozmermi 426 × 750 × 145 mm a kapacitou 4 rady (72 modulov, PRA30418) je spoľahlivým riešením pre prehľadnú a bezpečnú elektroinštaláciu. Existuje aj verzia s kapacitou 72 modulov (3 rady po 24 modulov) z oceľového plechu.
Nástenná skriňa s kapacitou 165 modulov
Pre špecifické a priestorovo náročné inštalácie sú dostupné aj varianty s ešte väčšou kapacitou. Medzi ne patrí Nástenná skriňa bez dvier IP30, 5×33 modulov, 900 × 705 × 140 mm. Táto priestranná modulová skriňa je určená na montáž elektroinštalačných prístrojov v interiéri, poskytuje celkovú kapacitu 165 modulov (5 radov po 33 modulov). Je dôležité poznamenať, že táto skriňa je dodávaná bez dvier a má krytie IP30, čo naznačuje jej použitie v chránených vnútorných priestoroch, kde nie je požiadavka na vysokú ochranu proti prachu a vlhkosti alebo kde budú dvere a ďalšie ochranné prvky dodané samostatne.

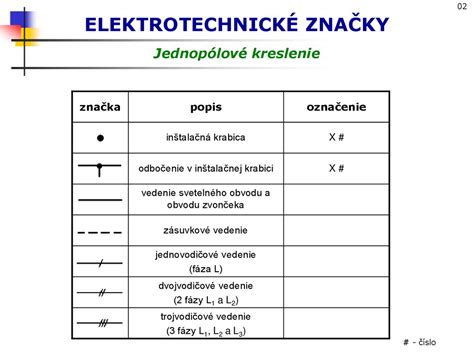

Komponenty a konštrukcia povrchových rozvádzačov

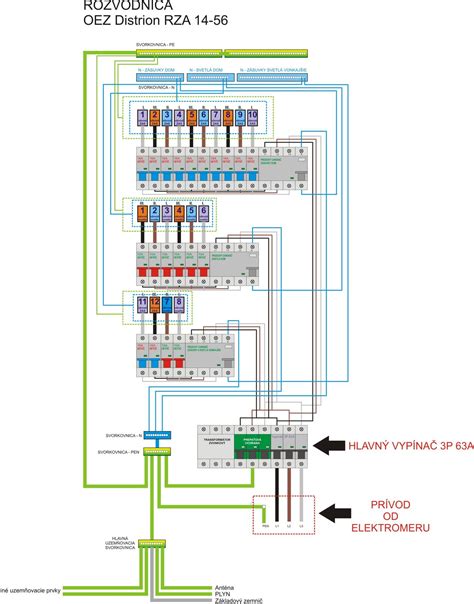

Štandardné balenie rozvodnice často obsahuje plastovú vaňu, plechový rám s dverami, montážny rám s prístrojovými DIN lištami, N + PE svorkovnice a plombovateľný čelný kryt s výrezom pre prístroje. Tieto komponenty zabezpečujú kompletné a funkčné riešenie pre elektroinštaláciu.
Ovládanie stýkača pomocou samodrže - montážny návod
Rôzne IP krytia pre povrchové rozvádzače

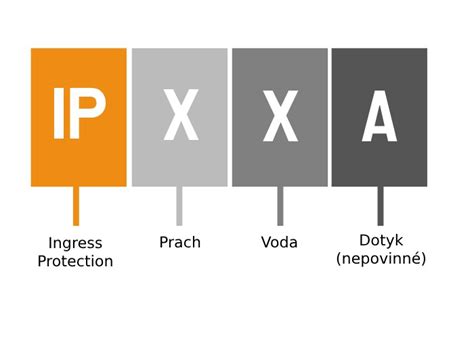

Krytie IP (Ingress Protection) je kľúčovým parametrom, ktorý určuje úroveň ochrany rozvádzača proti vniknutiu cudzích telies a vody. Povrchové rozvádzače sú dostupné s rôznymi úrovňami krytia, prispôsobenými pre rôzne prostredia:
- IP20/IP30/IP40: Tieto krytia sú typické pre interiérové inštalácie, kde nie je vysoké riziko prachu, vlhkosti alebo mechanického poškodenia. Napríklad, rozvádzač 36-modulový IP20 zapustený ERP18-2 predstavuje praktické a bezpečné riešenie pre elektroinštalácie v interiéri. Podobne, rozvádzače s krytím IP40 ako napríklad Rozvádzač ECT 1x8 PO DIDO-E s kapacitou 8 modulov, alebo Povrchová rozvodnica Practibox S 2-radová s kapacitou 24 modulov (2x12) s dymovými dverami.
- IP65/IP66: Pre náročnejšie podmienky, ako sú vonkajšie priestory, priemyselné prostredie alebo priestory vystavené vlhkosti a prachu, sú určené rozvádzače s vyšším krytím.
- Rozvádzač 32-modulový IP66 na povrch: Zabezpečuje spoľahlivú ochranu elektrických komponentov proti vode, prachu a vlhkosti aj v náročných podmienkach.
- Rozvádzač 1x18 s kapacitou 18 modulov a krytím IP65: Je určený na povrchovú montáž, poskytujúc vysokú ochranu pred prachom, vlhkosťou a striekajúcou vodou.
- Plastové rozvodnicové skrine NL-300x500-T: Sú ideálne pre vonkajšie a priemyselné prostredie vďaka vysokému krytiu IP65.
- Polyesterová skriňa IP66 500x400x200 mm s plnými dverami: Je určená na ochranu elektroinštalácií v náročných podmienkach.
Ponuka výrobcov a inovatívne riešenia
Spoločnosti ako Eaton, Schneider Electric, Noark a Gembird ponúkajú širokú škálu modulových rozvádzačov a skríň. Schneider Electric napríklad ponúka nástenné modulárne rozvodnice Pragma, ako aj rozvodnice Kaedra a Mini Kaedra IP65, ktoré sú ideálnou voľbou pre uzavretie modulárnych prístrojov v miestnostiach vystavených vlhkosti a prachu. Ich rozvádzače a ističové skrinky zaručujú rýchlu a ľahkú montáž, pretože boli navrhnuté ako reakcia na potreby inštalatérov.
Rozvádzače do domov a bytov poskytujú bezpečné a prehľadné uloženie ističov, prúdových chráničov a ďalších modulárnych prístrojov, pričom sú dostupné v nástennom alebo zapustenom prevedení s moderným dizajnom vhodným pre každú domácnosť.
Prehľad vybraných povrchových modulových rozvádzačov
Nasledujúca tabuľka sumarizuje niektoré z spomenutých povrchových rozvádzačov a ich kľúčové vlastnosti:
| Model | Kapacita (moduly) | Počet radov | IP Krytie | Poznámka |
|---|---|---|---|---|
| Eaton BF-O-5/120-C | 120 | 5x24 | Nie je uvedené (predpokladá sa interiér) | Jedna z najväčších nástenných rozvodníc |
| Eaton BF-O-6/144-C | 144 | 6x24 | Nie je uvedené (predpokladá sa interiér) | Vlajková loď série BF |
| Nástenná skriňa 5x33 modulov | 165 | 5x33 | IP30 | Bez dvier, priestranná modulová skriňa |
| Schneider Electric Pragma 72M | 72 | 4x18 | Nie je uvedené | Rozvodnica na omietku |
| Rozvádzač 32-modulový | 32 | Nie je uvedené | IP66 | Na povrch, pre náročné podmienky |
| Practibox S 4-radová | 48 | 4x12 | Nie je uvedené | S plnými bielymi dverami, pre rozsiahle inštalácie |
| Rozvádzač 4x12 | 48 | 4x12 | IP65 | Na povrch, vysoká ochrana proti prachu a vlhkosti |
