Rozvodná skriňa zosobňuje bezpečnosť, prehľad a funkčnosť každej elektroinštalácie. Bežne ju nájdete v interiéri domu, bytu alebo inej budovy a jej veľkosť zodpovedá rozsahu a náročnosti elektrických obvodov. Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Nielen preto, že si to vyžaduje legislatíva, ale taktiež preto, že samotné zapojenie so sebou prináša úskalia, ktoré môžu prekvapiť aj skúseného majstra.
Dodat zákazníkovi certifikovaný rozvaděč není jednoduchý, ale určitě řešitelný proces. Tento pořad ukáže jednotlivé milníky procesu výroby rozvaděčů. Už niekoľko rokov sa všude píše o norme 61439 ale to, čo potkávám, tomu tedy mnohdy neodpovídá. Myslím tím nové instalace ne nějaká historie.
Čo je rozvodná skrinka a aké sú jej typy?
Rozvodná skrinka je zariadenie, ktorého úlohou je zabezpečiť istenie jednotlivých okruhov v objekte a možnosť ich regulácie (vypnutia/zapnutia) v prípade potreby zásahu. Síce platí, že do jej obsluhy môže zasahovať ktokoľvek (je bežne dostupná), jej zapojenie rieši odborník. Tu už však laik môže naraziť na mierny chaos v pomenovaniach a účeloch jednotlivých elektroinštalačných zariadení tohto charakteru.
Rozvodová skrinka sa jednak nazýva aj modulárny rozvádzač, bytová rozvodnica alebo takzvaná ističová skrinka. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe. Obvykle sa nachádza pri vchodových dverách domu alebo v technickej miestnosti a obsahuje už dopredu vsadené DIN lišty a mostíky na vodiče.
Rozvodná skriňa však môže byť aj v odolnejšej verzii. Znamená to robustnejšiu konštrukciu, ktorá pozostáva nielen z plastu, ale aj z ocele pre ešte vyššiu ochranu pred mechanickým poškodením alebo prienikom neželaných látok a nečistôt. Ďalším mätúcim termínom je elektromerový rozvádzač, ten však ľahko rozoznať vďaka presklenému okienku na odpočet elektromeru.
Rozvodnice, rozvádzače a rozvodné skrinky zahŕňajú veľké množstvo elektroinštalačných komponentov, medzi ktorými je však rozdiel. V niektorých prípadoch dokonca zásadný. Okrem toho, že si ich samotní predajcovia zaraďujú do kategórií s odlišným názvom (napríklad modulárny rozvádzač je ekvivalentom rozvodnej skrinky), aj samotní elektrikári používajú pomenovania, ktoré môžu byť pre laika mätúce.
Výber vhodnej rozvodnej skrinky
Aby ste vedeli vybrať vhodnú rozvodnú skrinku, je potrebné prispôsobiť výber danej elektroinštalácii a konkrétnym nárokom na rozvody. V každom byte alebo dome môžu byť totiž iné.

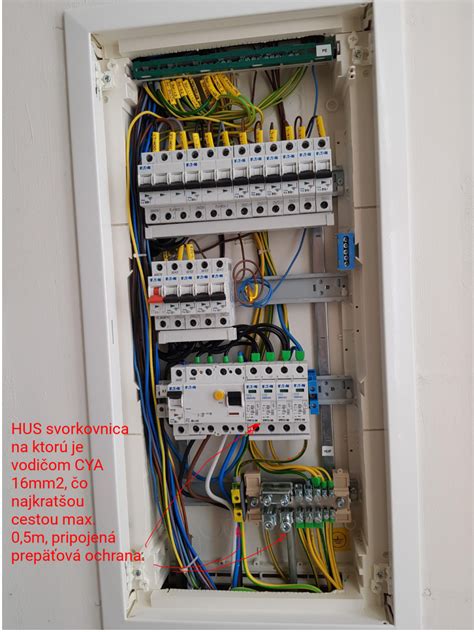

Pri určovaní, koľko modulov budete potrebovať, rátajte aj s dostatočnou rezervou.
Rozdiel medzi interiérovou a exteriérovou rozvodnou skrinkou
Aký je rozdiel medzi výberom vhodnej rozvodnej skrinky do exteriéru a do interiéru? Minimálne v jej odolnosti. Okrem toho, že platia všetky vyššie uvedené kritéria, ktoré by ste pri výbere mali zvážiť, v tomto prípade je potrebné zohľadniť aj náročnejšie prostredie alebo riziko mechanického poškodenia. O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia a označuje sa dvojčíslom spojeným s písmenami IP. Veľkým prínosom je aj robustnejšia konštrukcia rozvodnej skrine, napríklad oceľová alebo kovová.
Umiestnenie a zapojenie rozvodnej skrinky
Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nielen pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe.
Elektrická rozvodná skrinka v byte, ktorý nie je novostavbou, má svoje logické opodstatnenie presne na mieste, kde je. Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru. O to menej drážkovania do železobetónu vás čaká.

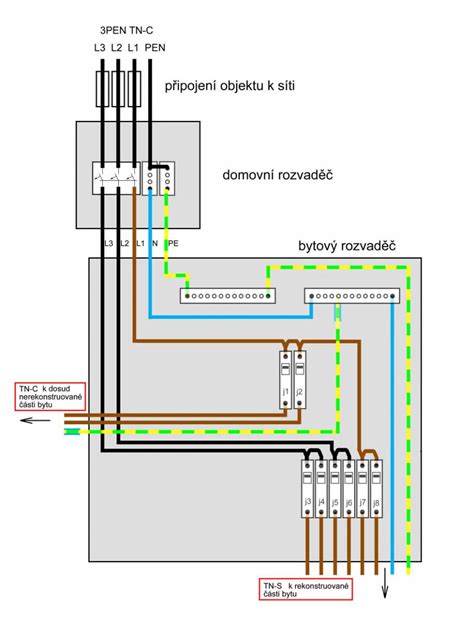

Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá. Skúška správnosti sú nepostrádateľné plastové záslepky v moduloch, ktoré ste určili ako rezervu.
Certifikácia a normy
Při revizích se totiž setkávám s následujícími krajními možnostmi: Protokol neexistuje. Prý musí stačit označení CE na štítku. Protokol je velmi formální. Jsou vypsány pouze relevantní body kapitoly 11 normy 61439 s informací, zda zařízení vyhovuje. Protokol je vypracován v podstatě v rozsahu revizní zprávy na elektrickou instalaci, tj. včetně naměřených hodnot, specifikace použitých přístrojů atd.
Je povinností výrobce rozvaděče dodat spolu s výrobkem protokol o kusovém ověřování? Je tento požadavek někde specifikován? Je někde specifikován minimální obsah nebo forma tohoto protokolu?
Povinností výrobce je provést příslušné zkoušky (ověřování) dle příslušné normy a výsledky archivovat po dobu 10 let pro potřeby orgánu dozoru. Neexistuje tudíž povinnost, předat tyto dokumenty zákazníkovi. Forma evidování výsledků typových nebo kusových zkoušek (ověřování) není nikde přesně specifikována.
Nicméně pokud NV 190/2022 Sb. uvádí že podklady pro provedení výchozí revize mají obsahovat mimo ostatní i protokoly o kusovém ověřování na zabudované výrobky, tak vzhledem k tomu, že NV je právně závazný dokument, tak to budu vyžadovat. Mimochodem určitě nebudu požadovat protokoly od každého svítidla, ale selským rozumem budu požadovat protokoly od rozvaděčů. Ostatně to odpovídá i odpovědi SÚIP na můj dotaz, kdy jsem se ptal, zda budu muset vyžadovat protokoly kusového ověření na kdejakou blbost.
Jinak protokol musí obsahovat to co je uvedeno v ČSN 61439-1 ed.3 a -3 v kapitole 11. To že dostanete protokol, kde je uvedeno prohlídka ta a ta, a její vyhodnocení slovem vyhovuje je asi logické. Co by tam měl výrobce psát za slohové práce. Odpovědnost je na něm. Jediná výjimka je snad měření, kde očekávám naměřené hodnoty a uvedení přístroje kterým bylo měření provedeno a pak vyhodnocení zda zkouška vyhověla.
Každý kdo vyrábí rozvaděče by měl mít zpracované postupy a má vypracované své formuláře ověřovacích a kusových zkoušek. To jakou mají dokumenty formu je jejich věc. Nikde není uveden nějaký centrální formulář. Nicméně výrobce si pak před ČOI musí vše obhájit. Z pozice revizního technika nemám pravomoc, ani možnost ověřovat zda výrobce udělal to či ono přesně jak měl a zda jeho protokol je ten jediný správný se správnou formou. To mi nepřísluší.
Základní české technické harmonizované normy zabývající se problematikou rozvaděčů:
- Výroba rozvaděčů
- Základní definice rozvaděčů
- Základní požadavky na provedení a konstrukci rozvaděčů nízkého napětí
- Jaká je specifikace a náplň zkoušek pro ověření charakteristik rozvaděče?
- Základní požadavky pro další typy rozvaděčů dle jejich použití
Zákon č. 90/2016 Sb., o posuzování shody stanovených výrobků při jejich dodávání na trh.
Nařízení vlády č. 118/2016 Sb. o posuzování shody elektrických nařízení určených pro používání v určitých mezích napětí při jejich dodávání na trh.
Nařízení vlády č. 117/2016 Sb. o posuzování shody výrobků z hlediska elektromagnetické kompatibility při jejich dodávání na trh.
ČSN EN 61439-1 ed.3
Doporučení pro montéry
Máte se učit něco o certifikaci rozvaděčů? Přijde mi to trošku mimo když má práce je jiná. Nebo myslíte, že si mám ty rozvodnice skládat? Ale jaký?
Doporučuji některá z těchto videí shlédnout, nebo rovnou navštívit jejich školení. Tam se můžete ptát na podrobnosti dosyta. Za mě to má perfektně zpracováno Štěpán Tyc z firmy Hager. Z jeho školení jsou vložené ukázky. Školení je možné shlédnout na youtube a podklady a návod postupu lze stáhnout na stránkách hager.cz. Ale ani další výrobci nemají špatné nástroje a školení.
Mnozí výrobci a RT vůbec netuší jaké povinnosti mají a přitom to není nic složitého.
To jako myslíte vážně, že nevíte co máte po výrobci rozvaděčů DBO požadovat? Pokud provedete výchozí revizi bez tvrdého vyžadování zákonných dokumentů, má ten výstup pak nějakou váhu? Dokud nebudou RT trvat na kompletní dokumentaci, nic se změnit prostě z principu nemůže a bordel zůstane.
